Fachwissen S50B30 Sensoren

Hallo Community

ich will demnächst folgende Sensoren tauschen:
-Einlassnockenwellensensor
-Auslassnockenwellensensor
-OT Sensor

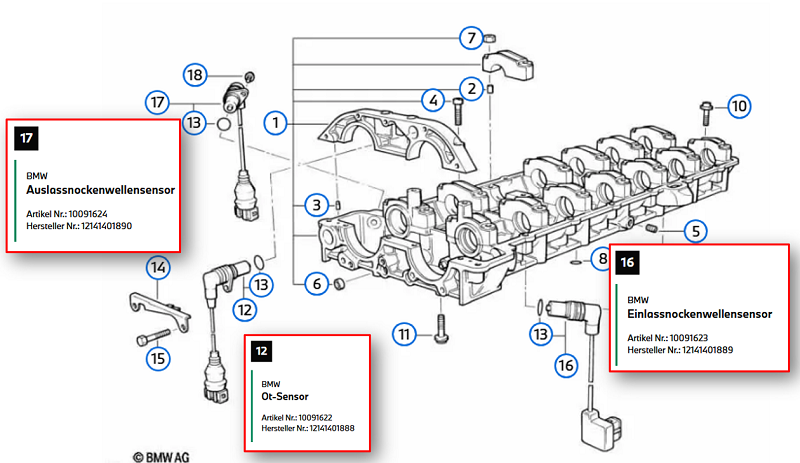

Nun will ich mich absichern wo diese denn genau verbaut sind, denn auf dem Leebmann Bild ist es nicht aussagekräftig:
[image]

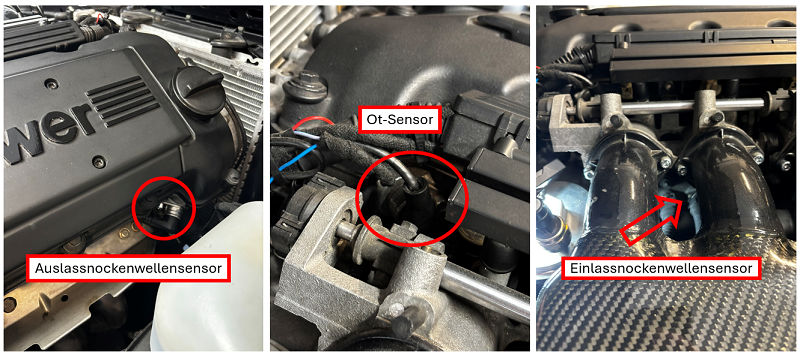

Sind die Positionen hier richtig eingezeichnet:
[image]

Also der Einlasssensor unter der Ansaugung, der Auslasssensor überm Krümmer und der OT Sensor vorne neben der Einspritzleise.

Bin ich da richtig unterwegs?

Vielen Dank schon mal im voraus :-)

antworten

528 Views

Hallo Community,
Bin da jetzt echt am verzweifeln wegen den Sensoren.
Hab jetzt die Ansaugung runtergebaut und finde den Einlassnockenwellensensor nicht!
Kann da echt keiner helfen oder evtl einen Tipp geben?
OEM Sensor ist vorhanden.
Bitte um Hilfe

antworten

197 Views

Nockenwellensensoren seitlich auf das Nockenwellenrad oben am Kettenkasten.
OT Geber unten am Motor auf den Schwinungstilger.
Kann man eigentlich nicht "nicht" finden.

Gruss
