Hinterer Wasserabzweig M30

Hat jemand eine Bilderanleitung zur Nachrüstung?

Konkret geht es mir um das wie und wo des Anschließens des Wasserschlauchs nach Vorne. Mit Ventil? Ohne?

Vorzugsweise im einfacher Sprache für DAUs wie mich ;-)

[image]

1354 Views

An den Wasserabzweig machst du den Schlauch (Vorlauf) vom M20, diser kommt an den unteren Heizungsanschluß.

Der Schlauch (Rücklauf) der nach vorne geht, sollte am M30 schon dran sein, dieser geht vom oberen Heizungsstutzen ans Thermostat.

antworten

1305 Views

Aaaah!

Merci!

Inzwischen haste wirklich einen bei mir gut

antworten

1293 Views

Aaaah!

Merci!

Inzwischen haste wirklich einen bei mir gut

Haste den Kabelbaum schon drauf gebaut? ;-)

antworten

1238 Views

Erst, wenn alles fertig ist. Es juckt mich ja...

antworten

1240 Views

Den großen Schlauch zum Kühlervorlauf, gibt es in 2 Varianten.
Der E34 hat einen Abzweig zur Heizung nach hinten.

Du brauchst den vom E23/23/28 ohne diesen Abzweig, weil Du den ja jetzt hinten am Kopf hast! ;-)

antworten

1222 Views

Hab witzigerweise beide hier ;)

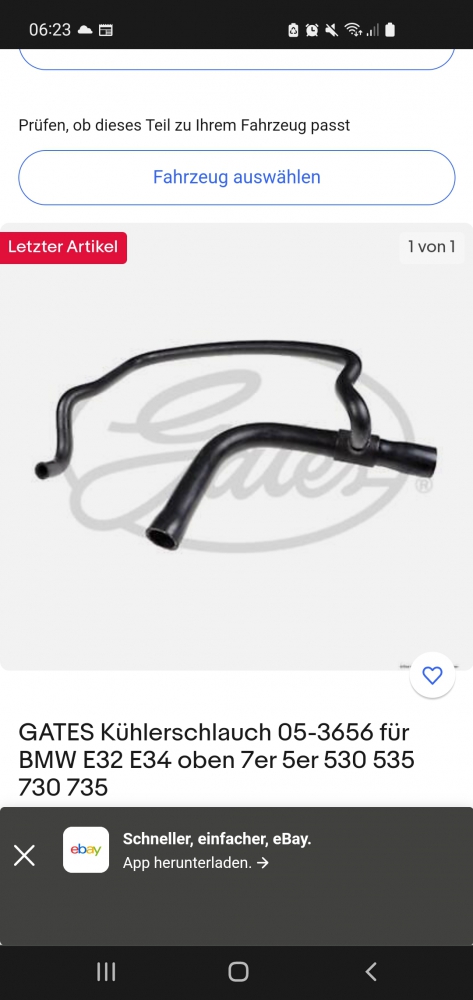

Das hier wäre dann der in meinem Fall Falsche. [image]

antworten

1211 Views

Das hier wäre dann der in meinem Fall Falsche.

[image]

Korrekt, also falsch. :-D
Brauchst den anderen, der auch günstiger ist.
Zu meiner Zeit waren's ca. 80€ zu 30€. ;-)

antworten

1213 Views

So, der Teil der drei größeren Anschlüsse am Thermostatgehäuse passt.

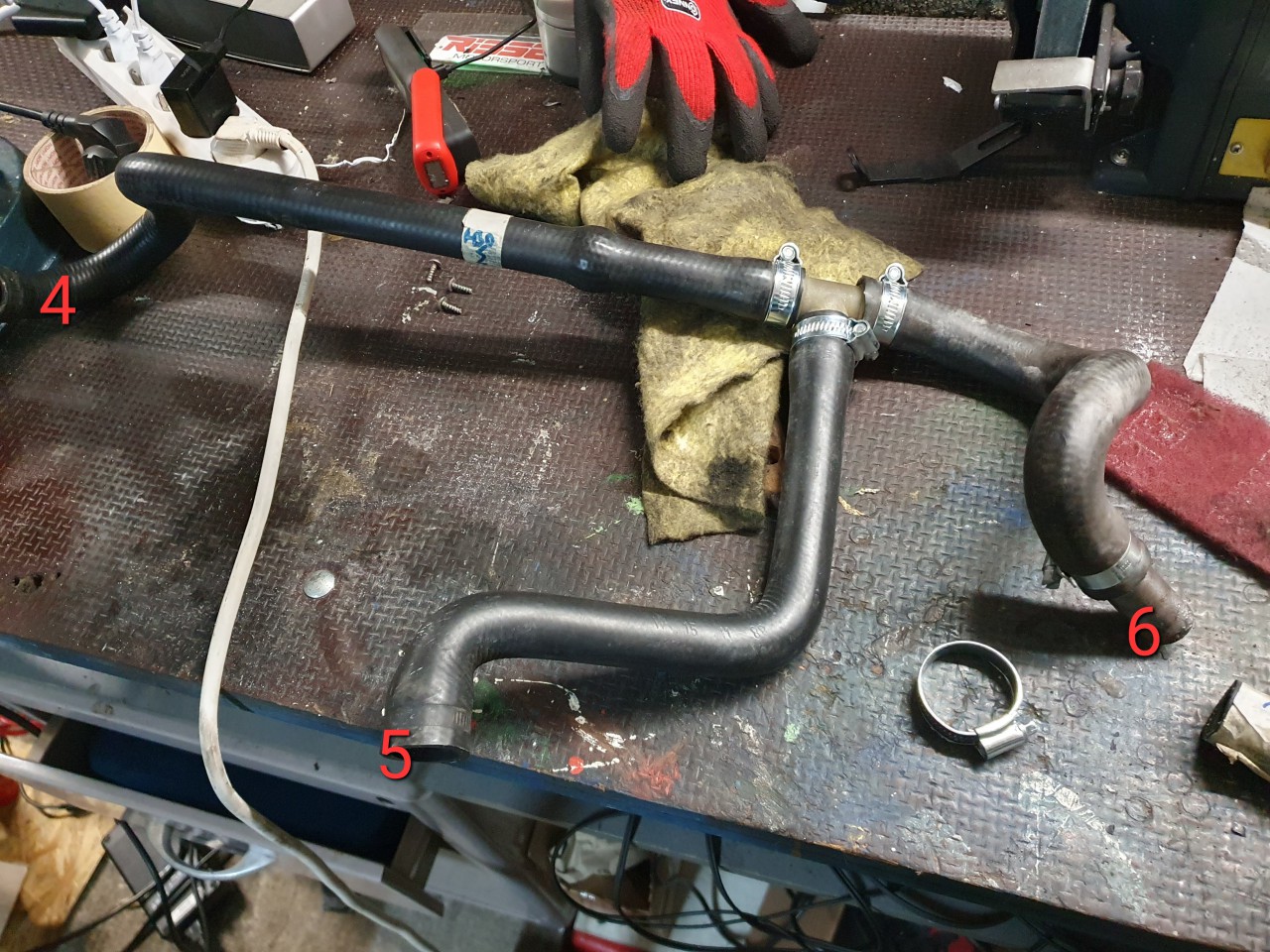

Aber was kommt an den Kleineren? Rückfluss vom Heizkörper und Ausgleichsbehälter schätze ich. Nun habe ich folgende beide Schläuche über.

Welchen nehmen und welchen Anschluss wo hin?

Danke:)
[image]
[image]

antworten

1179 Views

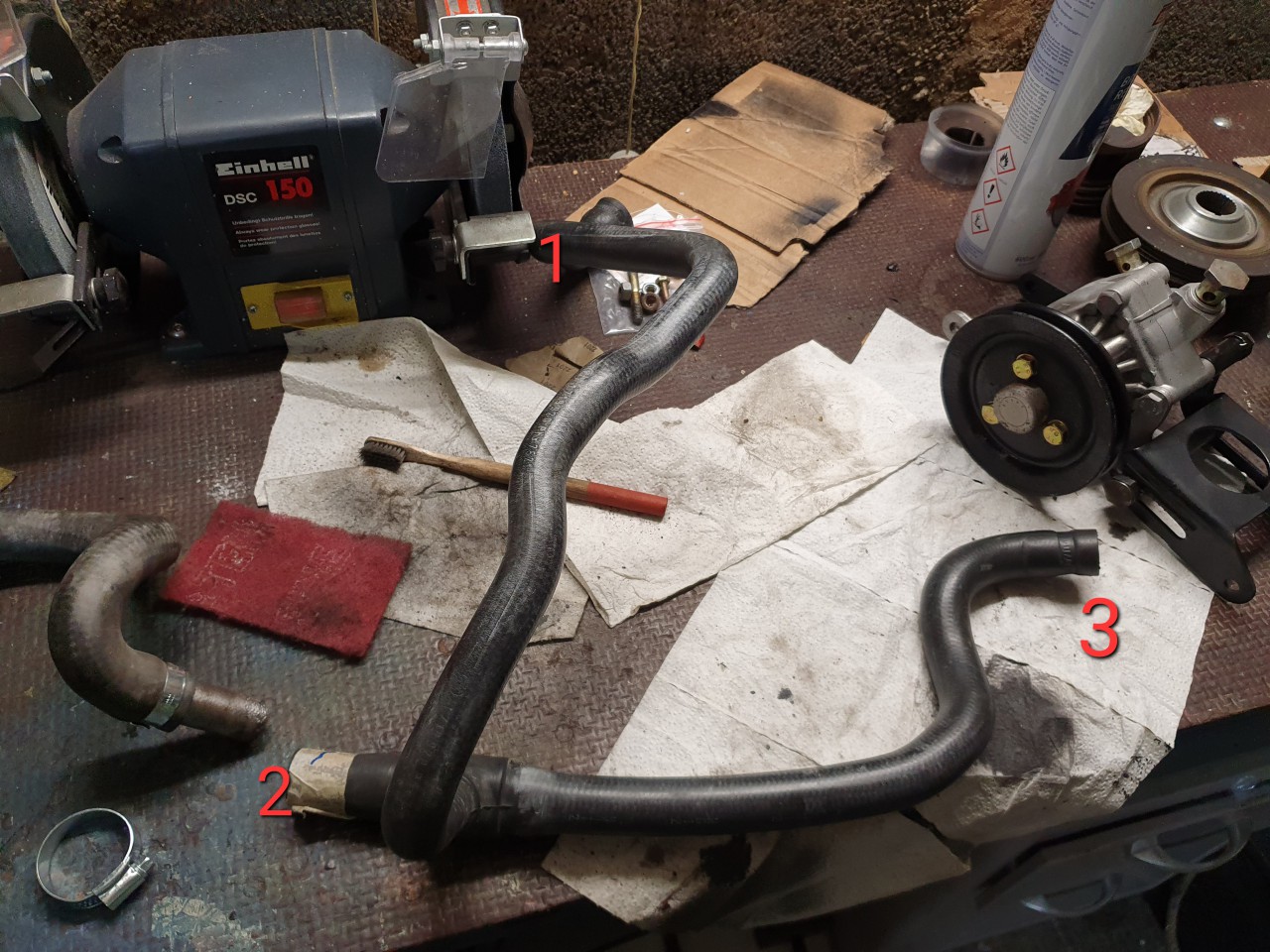

Der 1/2/3 sieht nach M20 aus.
Dieser würde mit 1 und 3 schonmal an den AGB und die Heizung passen.

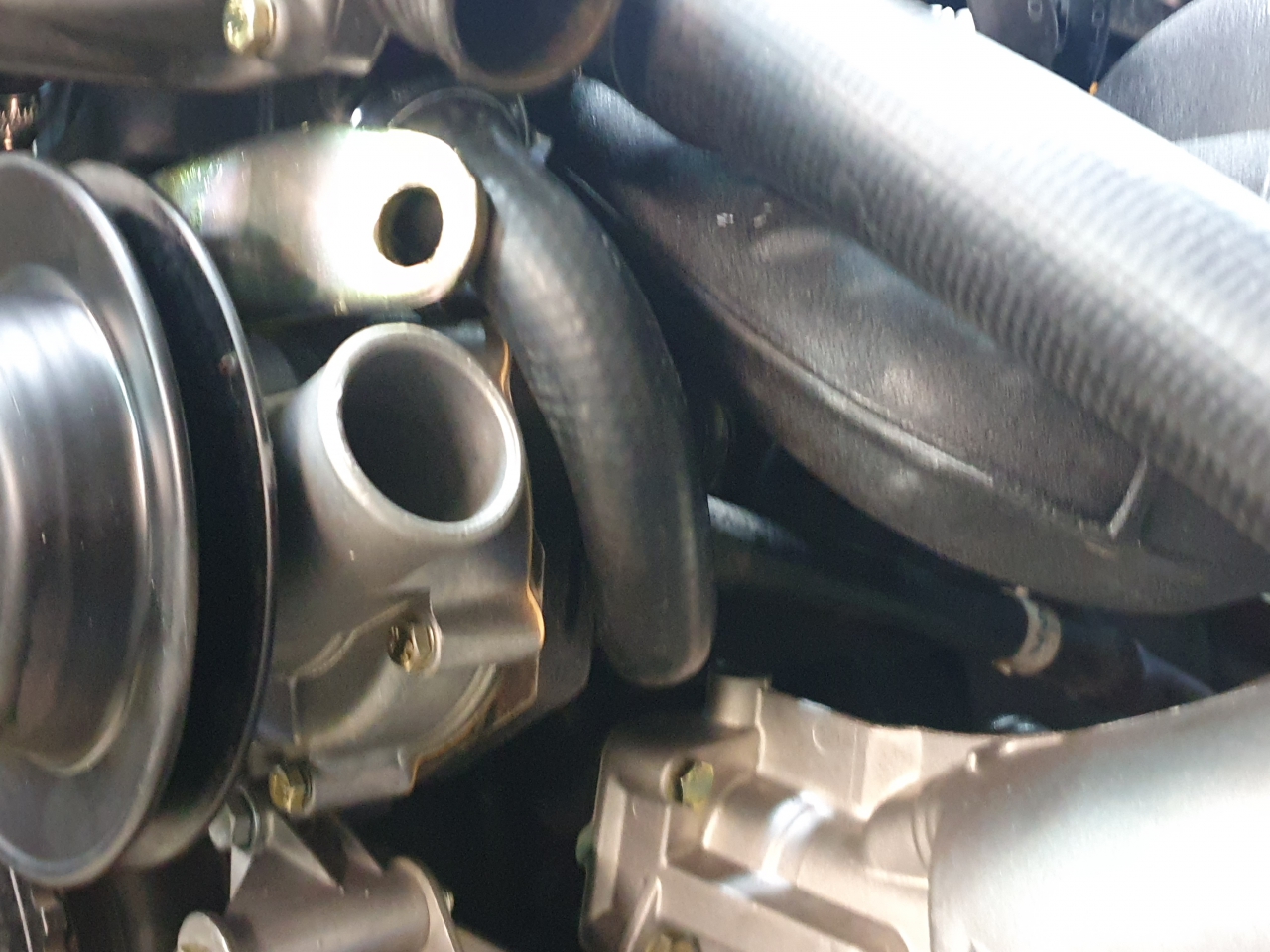

Die 2 müsste man mit dem Vorderteil des M30 Schlauches verbinden und diesen dann an den kleinen Stutzen des Thermostatgehäuses.

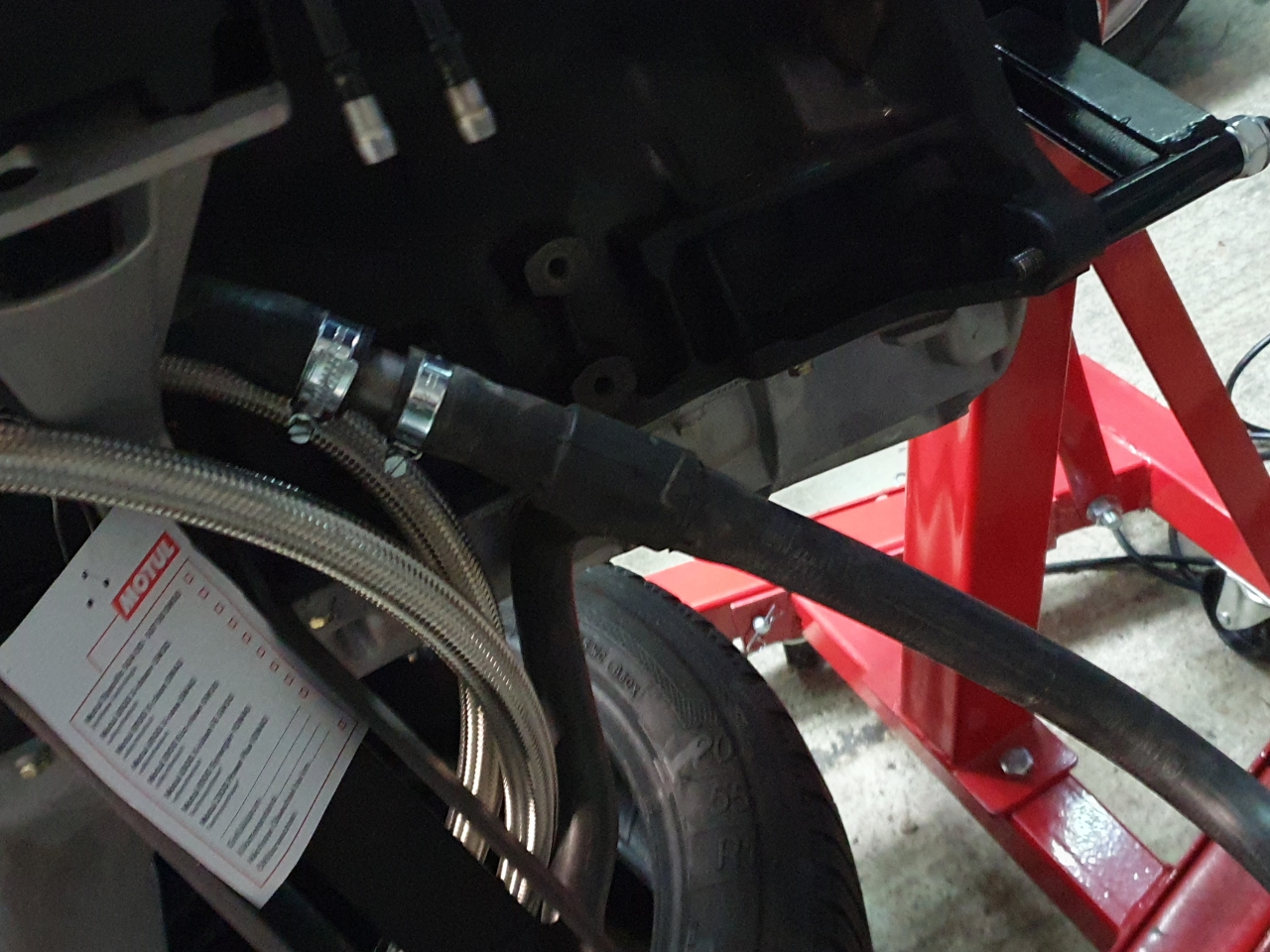

So habe ich das bei meinem M30B30 gelöste gehabt, der hatte aber einen E36 Kühler mit integriertem AGB.
[image]
[image]
[image]
[image]

Irgendwer sollte sich für die Bildqualität schämen! :-D

antworten

1170 Views

Diese Bilder sind Gold wert!

Hast Du da noch einen Sensor zwischen gepackt? Für einen E-Lüfter oder was ist das?

Tausend Dank!

antworten

1148 Views

Der ist vom KLR, war Zufall und hat auch noch super gepasst, weil der muß ja auch irgendwo hin. ;-)

antworten

1182 Views

[image]
[image]

Melde gehorsamst Vollzug
