Frage Diagnosedose 20Pin, RXD und TXD
PIN 17 und 20 sind TXD - K-Line, das ist klar
Für was ist RXD? PIN15
Ich frage weil ich beim rumexperimentieren codieren eig überall reinkomm, außer ins E36 KI, da war meine Idee, eventuell hat das was damit zu tun, das Pin15 im Adapterstecker gar nicht verkabelt ist.
Frage Diagnosedose 20Pin, RXD und TXD
Oli*
, Sonntag, 28.03.2021, 11:53 (vor 1518 Tagen) @ s65kirchi
RxD bedeutet einfach Receive Data, wie TxD Transmit Data. Also die RxD empfängt Daten, bei TxD kommen die im im besten Fall raus.
Frage Diagnosedose 20Pin, RXD und TXD
BlondyM3 , Coburg, Sonntag, 28.03.2021, 13:15 (vor 1518 Tagen) @ s65kirchi
Wenn ich mich richtig erinnere sollte die Rxd die "Weckleitung" sein, da braucht man dann ein richtiges ADS Interface, da zum lesen erst ein "Weckruf" gesendet werden muss.
--
Syndikat
![[image]](https://abload.de/img/signatur3rdkj9.jpg)
![[image]](https://s15.directupload.net/images/181114/5i9tdlah.gif)
Frage Diagnosedose 20Pin, RXD und TXD
Ok, das hilft schon mal weiter.
Dann sollte PIN15 (20PIN Dose) im Adapterstecker Verkabelt sein, so das das ADS-Interface auch auf RXD zugreifen kann.

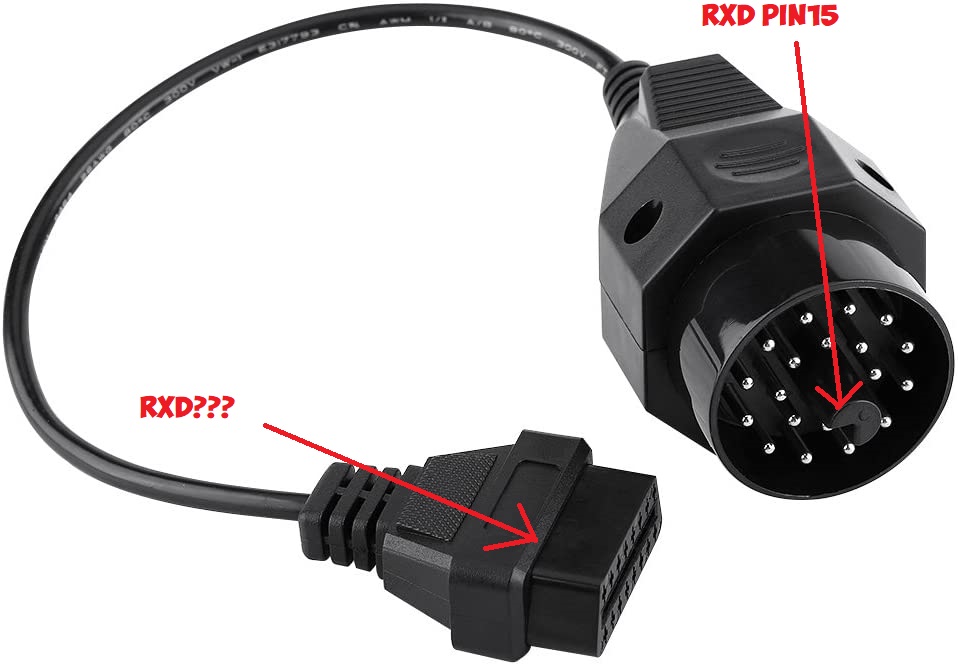

Weiß zufällig jemand wo PIN15(20PIN Dose) auf der anderen Seite angeschlossen sein sollte, 16PIN seitig?
![[image]](images/uploaded/202103281533526060a1e09f198.jpg)
gefunden
Doch so einfach: PIN15(20PIN-Dose) geht zu PIN15(16PIN-Dose)
