Moin,

eine kurze Frage, weiß jemand, ob die Blenden für doe Kontrolllampen unten im Tacho (Bremse, Öldruck, Nebenllichter etc.) eigentlich in der Höhe gleich sind zw. E28 und E30 Tacho ?
Das sie in der Breite kürzer sind, ist offensichtlich :-) , aber in der Höhe ?
Gibt es irgendwo ggf. jemand, der diese Blenden auch kundenspezifisch herstellen kann ?

Gruß
schumi

antworten

1281 Views

Meinst Du die Symbolfolien?
Da hab ich verschiedene da, die kann ich Dir mal fotografieren oder messen.

Roland hat für die digitalen Anzeigen eigene Symbolfolien machen lassen.
Wenn Du mich anschreibst, stell ich den Kontakt her.

Gruß
Andi

--
Reparaturen von Kombiinstrumenten - E23 - E24 - E28 - E30

https://forum.6ercoupe.de/
http://e28-forum.lewonze.de/forum/
http://www.7-forum.com/forum/forumdisplay.html?f=6

antworten

1208 Views

Meinst Du die Symbolfolien?
Da hab ich verschiedene da, die kann ich Dir mal fotografieren oder messen.

Roland hat für die digitalen Anzeigen eigene Symbolfolien machen lassen.
Wenn Du mich anschreibst, stell ich den Kontakt her.

Gruß
Andi

Ja genau, diese Symbolfolien. Das wäre cool, wenn du die mal messen kannst, besonders in der Höhe.
Machen lassen ist auch eine gute Idee :-)

Danke und Gruß
schumi

antworten

1068 Views

Hi Schumi,

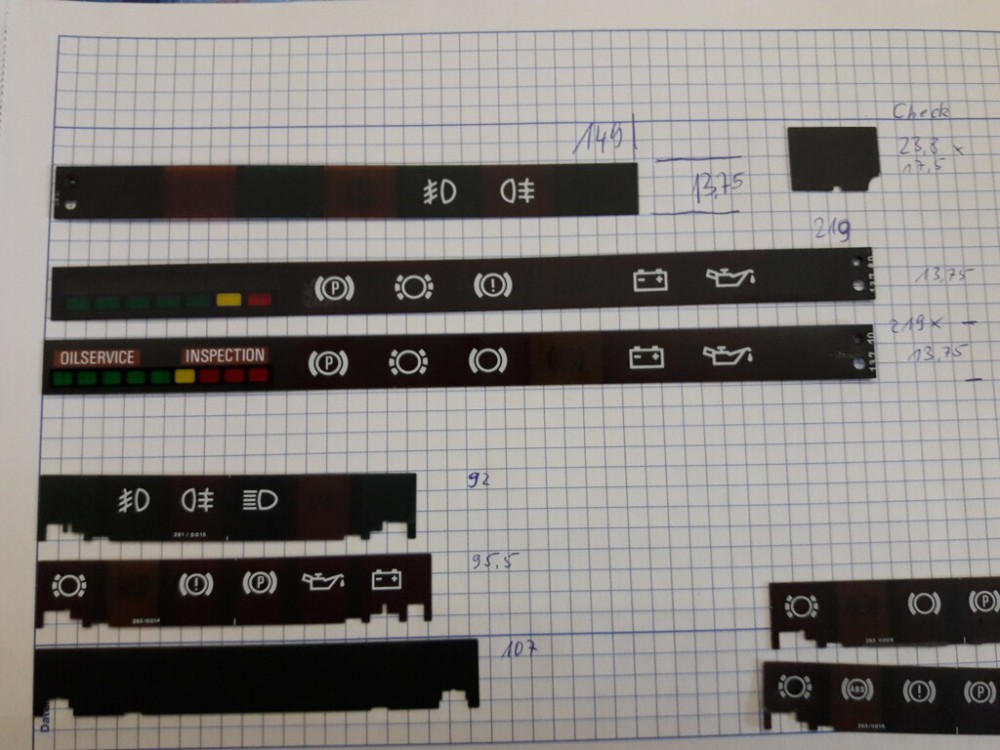

hier die Bilder mit Maßen:

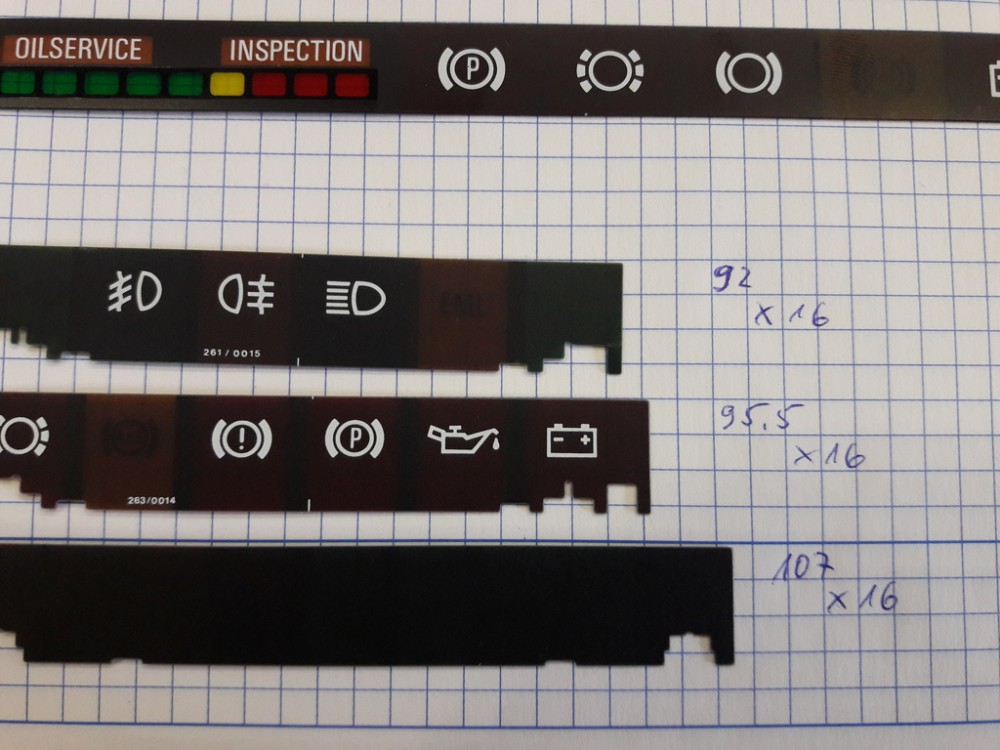

Erstmal der Satz von einem E30

[image]

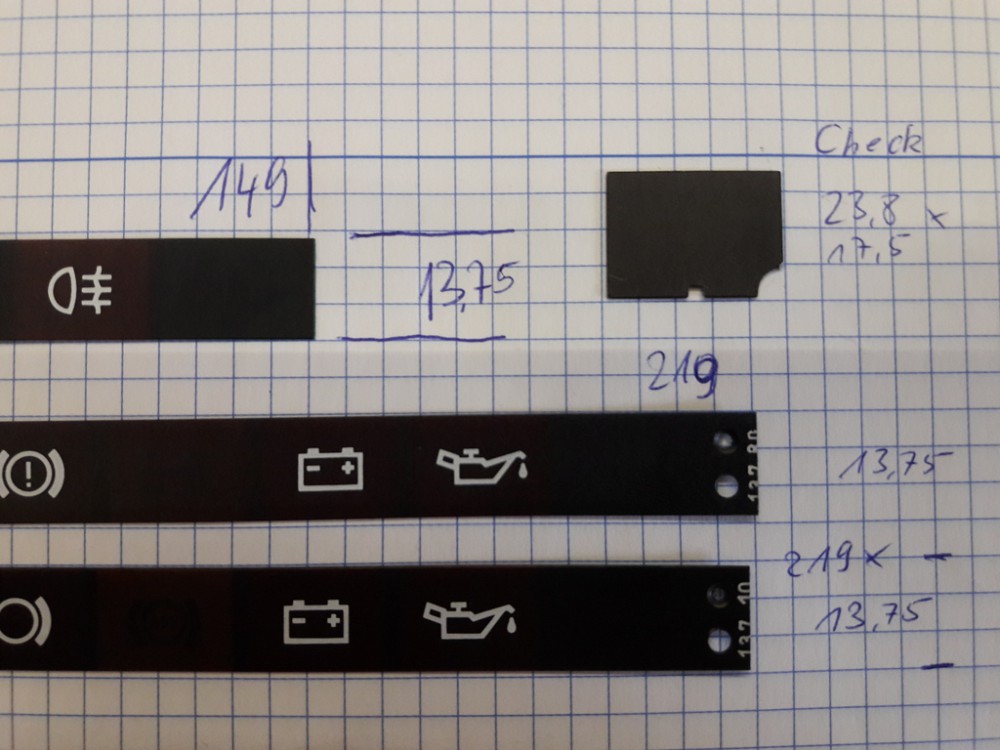

Hier einmal der kurze linke Teil und einmal der rechte Teil für die späteren mit 1 roten LED, die älteren Platinen mit 3 roten LED; früher mit weisser Schrift von vorne, später nur von hinten bedruckt

[image]

Hier ein üblicher Satz aus 3 Folien für E28, E23 und E24

[image]

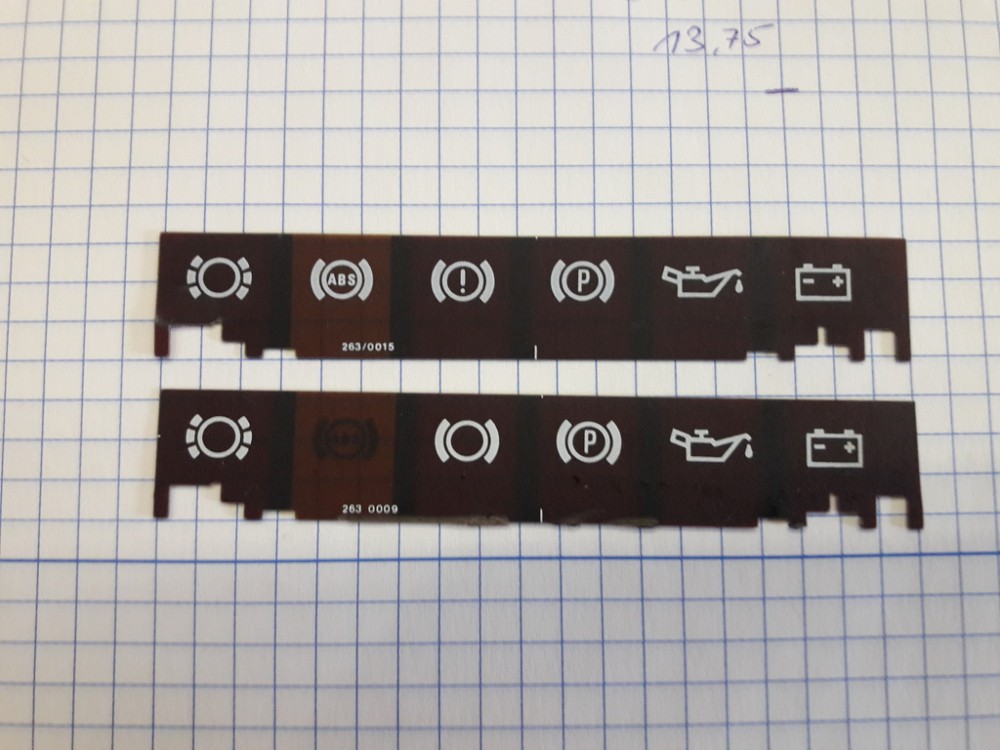

in der Folie rechts kenne ich nur den Unterschied: ABS Schrift in weiß, ABS Schrift von hinten und ohne ABS Schriftzug (US-Fahrzeuge sind hier mit Text, keine Symbole)

[image]

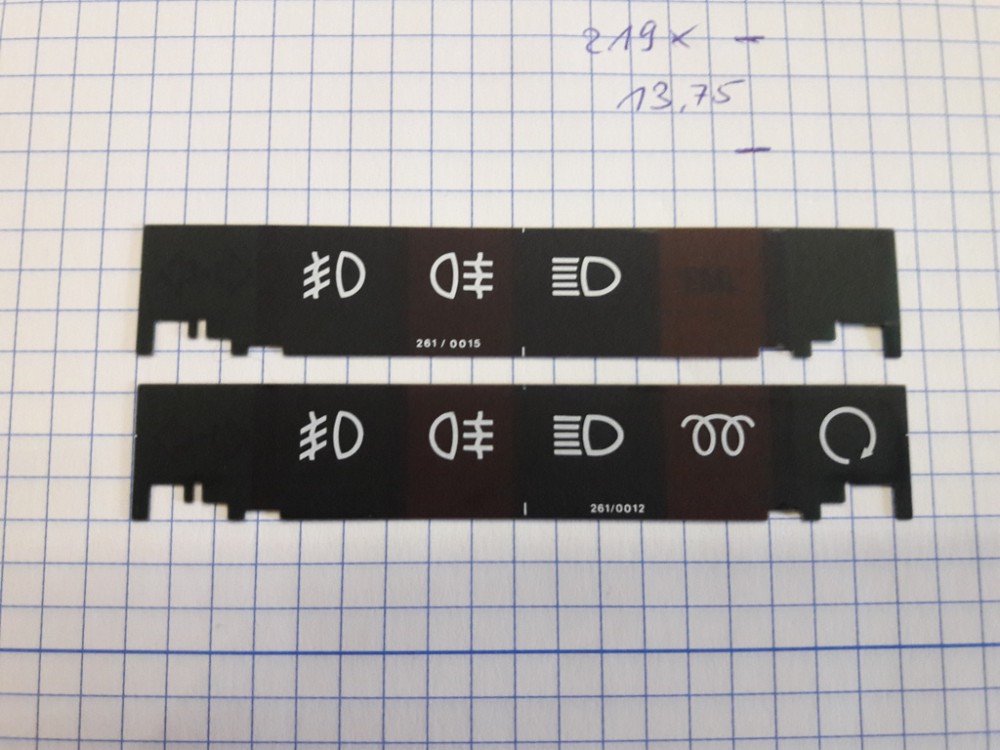

Hier die Folie links: oben "standard" unten "Diesel"; Alternativen sind hier welche die im gelben Feld mit der Vorglühspule (schwarz von hinten bedruckt) "EML" stehen haben und die US-Version hat im Feld ganze rechts "Check Engine" stehen

[image]

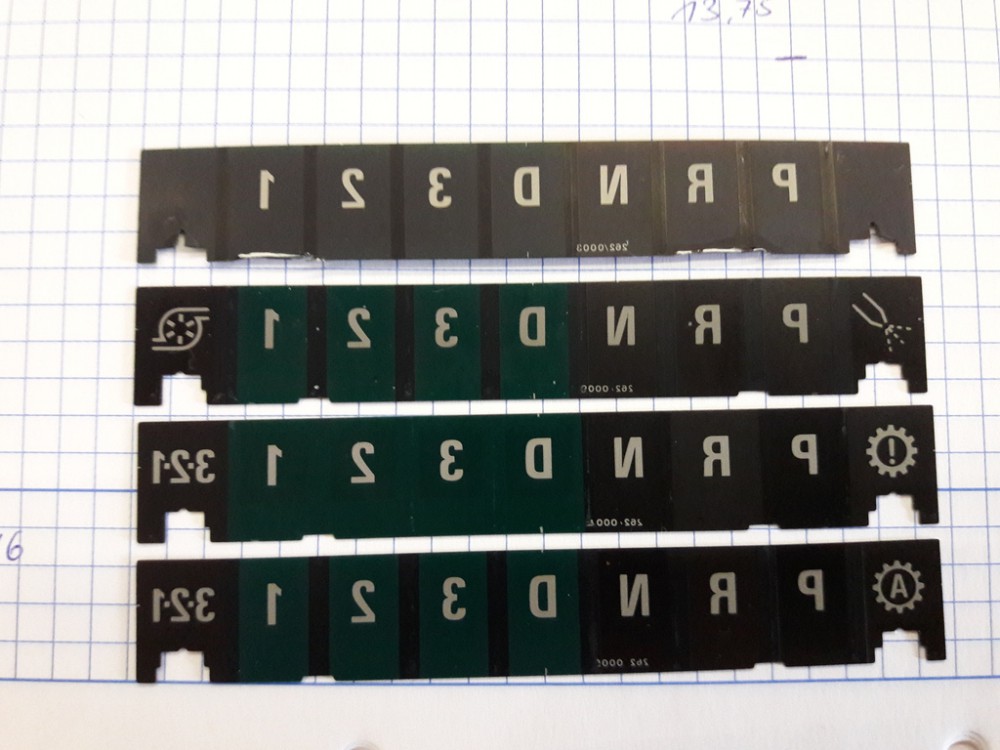

Die mittlere Folie für Automatik-Fahrzeuge mit Ganganzeige und 4 Versionen
Spannend: es gibt welche mit dem Turbosymbol + Einspritz-symbol, alternativ mit Zahnrad "Ausrufezeichen" oder Zahnrad mit "A"

[image]

Gruß
Andi

--
Reparaturen von Kombiinstrumenten - E23 - E24 - E28 - E30

https://forum.6ercoupe.de/
http://e28-forum.lewonze.de/forum/
http://www.7-forum.com/forum/forumdisplay.html?f=6

antworten

1282 Views

Perfekt, das ist, was ich brauche für meine Überlegungen. Besonders der Automatikmittelteil.

Dank' dir.

Gruß
schumi
