Schaltplan gesucht E32 PDC

Ich will da was basteln.
Generell gehts um den Schalter, wie das original verkabelt wird.

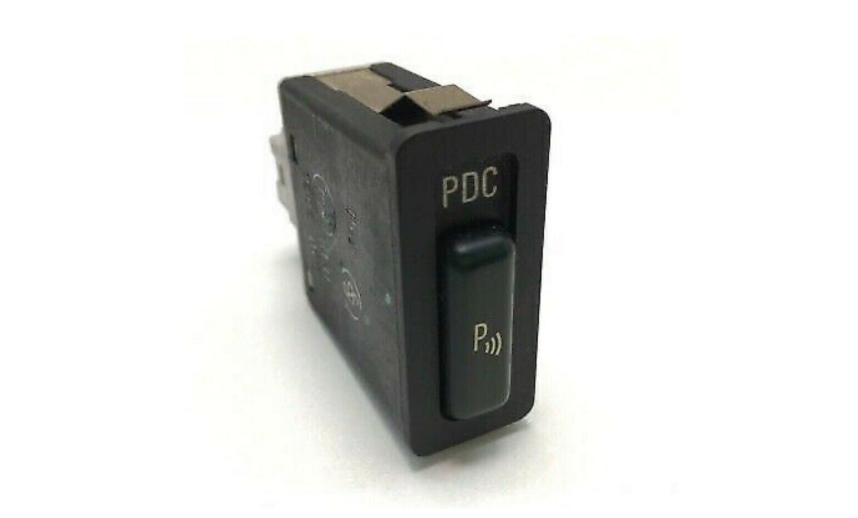

[image]
61311383080

Hat da jemand Zugriff auf Schaltpläne?

bis dato hab ich immer https://www.newtis.info/tisv2/a/de/ genutzt, aber da ist über den älteren Baureihen schlecht oder nix aufgeführt.

Wär nett wenn mir da jemand was zulassen kommen könnte,
danke im Voraus.

antworten

1490 Views

Moin,

die Pinbelegung des Schalters lautet:

Pin 1 - nicht belegt
Pin 2 - Instrumentenbeleuchtung (+12V)
Pin 3 - nicht belegt
Pin 4 - Kontrolleuchte (+12V)
Pin 5 - gemeinsame Masse (-) für beide Leuchten und Schaltkontakt
Pin 6 - Schaltkontakt (schaltet gegen Masse)

Einen E32- Schaltplan kannst Du Dir aus meiner Wolke ziehen. Dauert mal noch ne viertel Stunde, ich schreib' Dir ne Mail.

Gruß

Martin
