X6011 Stecker und Pins Teilenummer
SchnitzerS3, Sonntag, 25.08.2019, 13:42 (vor 2094 Tagen)
Hallo zusammen,

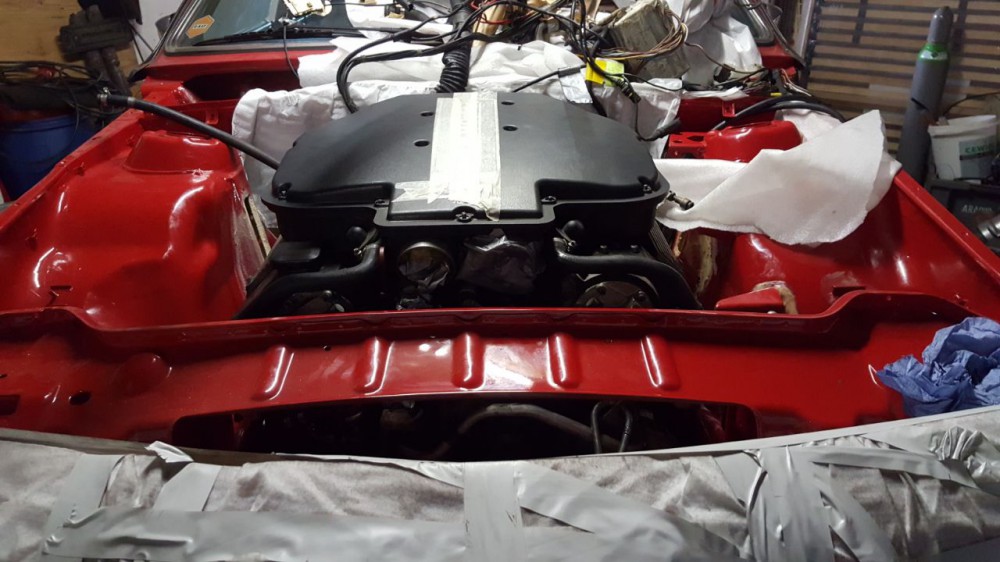

ich verbaue gerade einen S62 (plus Kompressor) in einen alten e24 und bin gerade dabei den Kabelbaum anzupassen.
Kann mir bitte jemand die Teilenummer zum Stecker X6011 (und Pins) nennen?
Gruß
Sahin
X6011 Stecker und Pins Teilenummer
e30-s50 , Sonntag, 25.08.2019, 17:38 (vor 2093 Tagen) @ SchnitzerS3
Kann leider nichts beitragen aber yeah s62 rockt.
X6011 Stecker und Pins Teilenummer
SchnitzerS3, Sonntag, 25.08.2019, 21:57 (vor 2093 Tagen) @ e30-s50
Stecker
61131378137
61131378139
Pins Männchen
0,5-1,5 61131376191
2,5-4 61131376195
Pins Weibchen
0,5-1,0MM 61 13 1 376 202
1,0-2,5MM² 61 13 1 376 204
2,5-4,0MM² 61 13 1 376 206
Viel Erfolg beim verkabeln

Menschenwürdigere Übersicht :D
CF-CarParts Motorsport , Backnang, Montag, 26.08.2019, 17:30 (vor 2092 Tagen) @ s65kirchi
https://www.xup.in/dl,31541219/Pinbelegung_MSS52_E39_S62B50.pdf/
Hier einmal alle Pinbelegungen nach Stecker sotiert, sowie Pinbelegung des Gaspedal.
Viel Erfolg bei dem Projekt, wobei die Dinger mit ~ 700-750Ps und um die 900Nm nicht mehr wirklich freudig zu fahren sind ... natürlich würde keiner von uns auf die absurde Idee kommen damit im Bereich der StVO sich zu bewegen ;).
Gruß
Edit: Falls jemand für andere Steuergeräte etwas sucht... habe die Pinouts für die meisten im BMW verbauten Steuergeräte.

Menschenwürdigere Übersicht :D
s65kirchi, Montag, 26.08.2019, 22:07 (vor 2092 Tagen) @ CF-CarParts Motorsport
"Menschenwürdigere Übersicht :D"
Nur um Missverständnisse aus den Weg zu räumen, war das auf meine Antwort bezogen?
Was mich wundern würde, denn seine Frage war nach den Teilenummern
"Menschenwürdigere Übersicht :D"
Nur um Missverständnisse aus den Weg zu räumen, war das auf meine Antwort bezogen?
Was mich wundern würde, denn seine Frage war nach den Teilenummern
Und übersichtlich sieht m.E. auch anders aus...
Gerade bei den Steckerbelegungen bietet sich einfach Excel an.

Menschenwürdigere Übersicht :D
CF-CarParts Motorsport , Backnang, Mittwoch, 28.08.2019, 23:27 (vor 2090 Tagen) @ esgey
Kann man sich ja einfach in excel importieren, wenn es einen stört.
Mir sind .pdf lieber, somit...
Nein war nicht an Andy gerichtet, ist nur das einzige Forum in dem ich bin indem die Antwortfunktion so speziell implementiert ist.
War auf den Ausgangspost bezogen, indem allerdings nach den TN für Stecker UND Pins gefragt wurde. Hatte ich fehlinterpretiert als TN für die Stecker und die Pinbelegung.
Aber sei es drum.
Ohja, Werbung für einen ausländischen Hoster... ich werde Reich!
Menschenwürdigere Übersicht :D
sascha3011, Dienstag, 27.08.2019, 07:47 (vor 2092 Tagen) @ s65kirchi
Er hat doch was er wollte...
Werbung
guckstdu
SchnitzerS3, Montag, 26.08.2019, 22:54 (vor 2092 Tagen) @ s65kirchi
Hallo s65kirchi,
vielen Dank, das hilft....
